運用與概述

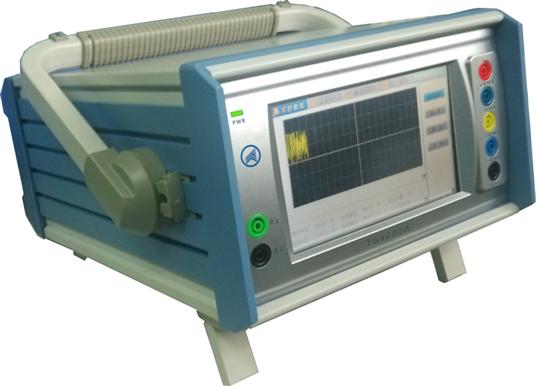

TG6000型便攜式直流系統絕緣監測綜合測試儀適用于發電廠、變電站等現場，作為運行
維護人員的一種監測工具。可在線實時監測直流系統運行中絕緣狀況、有無交流串入、
直流母線串接等功能；也可作為校驗工具，用于校驗系統上絕緣監測裝置在各種運行狀
況下的精度和功能等是否滿足國家相關標準。
功能特點
監測功能：
監測兩段直流母線電壓及母線對地電壓；
監測兩路交流電壓，用于監測交流是否竄入直流母線或支路；
采用平衡橋及不平衡橋原理檢測兩段母線絕緣，用于檢測母線或支路對地絕緣；
監測兩段直流母線是否竄接，避免環路運行；
測量并顯示母線電壓、負母線對地電壓、正負母線對地電阻、母線對地交流量等參數，并可錄波；
測量母線平衡電阻；
校驗功能：
具有1路AC50V、110V和220V三擋交流電源，模擬交流竄入母線或支路；
具有2路DC88-240V可調直流信號源，模擬直流母線電壓；
具有2路1kΩ-100kΩ共六擋電阻及組合，模擬兩級接地電阻；
具有2路10μF-100μF共三擋電容及組合，模擬兩級接地電容；
檢驗?zāi)妇€對地電壓不平衡補償功能；
可根據測試數據輸出實驗表格；
儀器采用7”彩色觸摸屏，全漢字顯示，操作簡單、方便；
具有標準USB、RS232、以太網接口及SD儲存卡接口，可方便儲存測試數據。
技術指標
|
工作電源 |
AC220V±15% |
|
電壓測量精度 |
±0.5% |
|
接地告警靈敏度 |
0 ～ 5 kΩ |
≤±0.5 kΩ |
|
5 ～ 50 kΩ |
≤±10% |
|
50 ～ 100 kΩ |
≤±20% |
|
交流電壓信號源 |
1路可調交流電源：AC50V、110V、220V/50mA |
|
直流電壓信號源 |
2路可調直流電源：DC88V ～ 240V/50mA |
|
模擬接地電阻 |
1、2、5、10、20、100kΩ；最小1 kΩ，最大138 kΩ |
|
模擬電阻精度 |
≤±1% |
|
模擬接地電容 |
10、40、60μF；最小10μF，最大110μF |
|
模擬電容精度 |
≤±10% |
|
母線串接模擬電阻 |
10 kΩ |
|
模擬母線不平衡電阻 |
330 kΩ ～ 1000 kΩ |
|
通訊接口 |
RS232、USB、以太網口 |
|
儲存卡 |
SD |
