產品介紹
TMVG/DVR動態電壓恢復裝置是保護敏感的負荷免受電壓突升和突降的影響。裝置在系統中串聯使用，在電壓突升突降期間，系統調制出一個大小、頻率和形狀可控的電壓波形（DC-AC變換），這一系列連續一定比例的波形疊加在線路電壓上，在1/4周期內完成對電壓的補償，維持負荷供電電壓的穩定。
TMVG/DVR行業應用：半導體、平板顯示、冶金、制藥、紙漿和造紙、食品加工、汽車制造、塑料擠出、紡織品制造。。。。。。

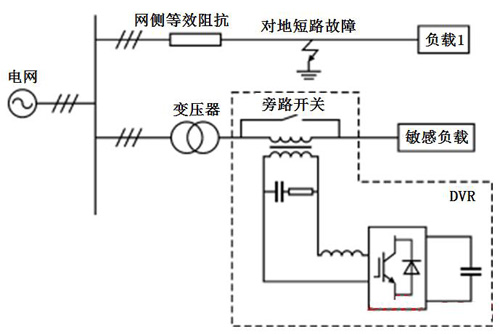

圖:動態電壓恢復器的結構和連接圖
功能特點：
在系統供電電壓發生畸變（包括電壓暫降、三相電壓不平衡、電壓諧波等）時，產品作為一個受控的動態電壓源，自動跟蹤系統電壓畸變情況并輸出補償電壓，抵消系統電壓的各類畸變與攏動。最常用的功能是提高供電電壓質量，防止電壓暫降對各類敏感及重要負荷的影響。
■ 采用旋轉與平移相結合的優化補償電壓算法以輸出補償電壓；
■ 主電路采用低分布電感疊排緊湊型大功率模塊，通過無變壓器的電容耦合方式接入系統，使安全性提高，損耗降低；
■ 采用自適應多重旁路設計，使可靠性提高；
■ 可擴展的模塊設計
■ 利用多電平PWM技術的逆變器產生潔凈的正弦波
■ 維護量小，可靠性高、操作簡單
技術參數：
■ 額定電壓：380V
■ 額定容量：50KVA/100KVA
■ 補償類型：穩態持續補償/跌落補償
■ 輸入電壓：穩態±20%，跌落-7%~+5%
■ 補償能力：穩態±20%，跌落+20%~-50%
■ 補償持續時間：3s
■ 跌落補償間隔時間：3min
■ 響應時間：<2ms
